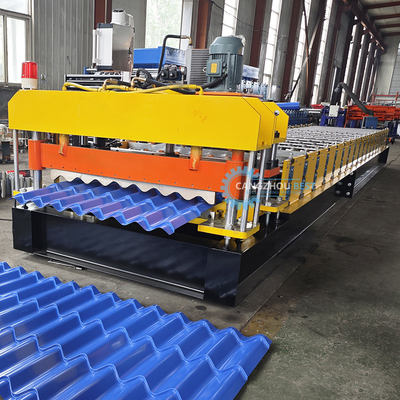

মেটাল ছাদ টাইল গ্লাসড শীট রোল ফর্মিং মেশিন 8.5kw

মেটাল রুফ টাইল গ্লেজড রুফ শিট ফর্মিং মেশিন

বিভিন্ন রুফ প্যানেল ফর্মিং মেশিন ক্লায়েন্টের প্রোফাইল ড্রয়িং এবং প্রয়োজনীয়তা অনুসারে বিভিন্ন আকারের স্টিল রুফ ওয়াল শিট তৈরি করতে পারে। স্টিল রুফ, ওয়াল শিটগুলি বিভিন্ন পুরুত্ব এবং রঙের নতুন নির্মাণ সামগ্রী। সমাপ্ত পণ্যগুলি জিমনেসিয়াম, বিমানবন্দর, থিয়েটার, কারখানা, গুদাম, গ্যারেজ, প্রদর্শনী কেন্দ্র ইত্যাদির ছাদ এবং দেয়াল হিসাবে ব্যবহৃত হয়।

প্রধান প্যারামিটার

বিস্তারিত তথ্য

ডিকয়লার

৫ টন ম্যানুয়াল ডিকয়লার

বৈশিষ্ট্য: ম্যান্ড্রেল এবং বেসমেন্ট ডিকয়লারের দুটি উপাদান, ম্যান্ড্রেল ম্যানুয়ালি যান্ত্রিক ডিভাইস দ্বারা সঙ্কুচিত হচ্ছে, ম্যান্ড্রেলের সাথে কয়েল ঠিক করার পরে, কয়েলটিকে ম্যান্ড্রেলের সাথে বেসমেন্টে ফিরিয়ে দিন।

পাওয়ার: নেই;

সেগমেন্টের খোলা এবং বন্ধের পাওয়ার: যান্ত্রিক;

সেগমেন্টের ঘূর্ণনের পাওয়ার: ফর্মিং সিস্টেম দ্বারা টান;

সেগমেন্টের সংখ্যা: ৪ পিস;

সেগমেন্ট সম্প্রসারণের পরিসীমা: ৪৬০ ~ ৫২০ মিমি;

ম্যান্ড্রেলের কেন্দ্রের উচ্চতা: ০.৬৫ মিটার;

ফিডিং গতি: রোল ফর্মিং মেশিনের গতির উপর নির্ভর করে;

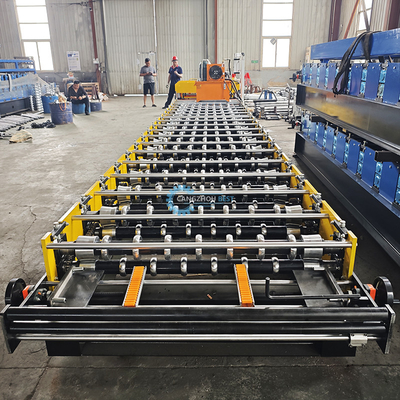

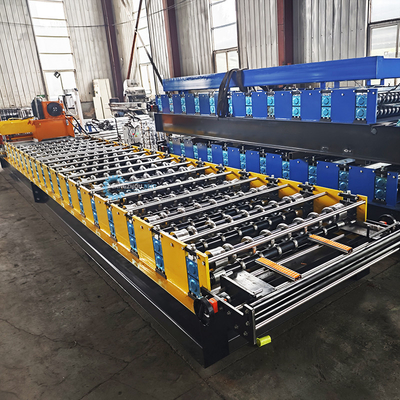

রোল ফর্মিং মেশিন

রোলার: সিনিয়র ইঞ্জিনিয়ারদের দ্বারা অটো-ক্যাড সফটওয়্যার দিয়ে ডিজাইন করা, ৪.৫# উচ্চ গ্রেডের স্টিল দ্বারা সিএনসি মেশিন টুলস দ্বারা তৈরি এবং হার্ড ক্রোম দিয়ে আবৃত;

শ্যাফ্ট: ৪.৫# উচ্চ গ্রেডের স্টিল দ্বারা সিএনসি মেশিন টুলস দ্বারা তৈরি;

সাপোর্টিং ফ্রেম: ফর্মিং স্টেশন বিয়ারিং বেসমেন্ট গাইড করার জন্য স্টিল ওয়ালবোর্ড;

রোলার স্টেশনের সংখ্যা: উপরে ১৮ গ্রুপ
রোলারের জন্য উপাদান: উচ্চ গ্রেডের ৪.৫# স্টিল পালিশ করা এবং ক্রোম HRC55-60° দিয়ে আবৃত
শ্যাফ্টের জন্য উপাদান: উচ্চ গ্রেডের ৪.৫# স্টিল পালিশ করা এবং ক্রোম HRC55-60° দিয়ে আবৃত

শ্যাফ্টের ব্যাস: ৭০ মিমি

ফ্রেম প্যানেলের পুরুত্ব: ১৪ মিমি

নীচের ফ্রেম: ৩৬# এইচ-সেকশন স্টিল

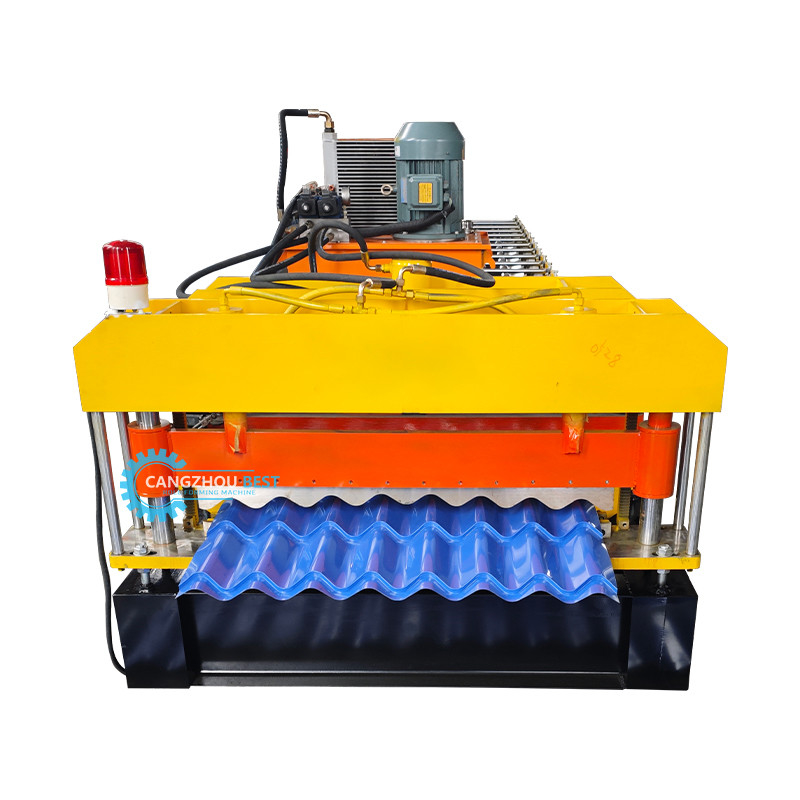

কাটার ডিভাইস

কার্যকারিতা: কাটিং অ্যাকশন পিএলসি দ্বারা নিয়ন্ত্রিত হয়। প্রধান মেশিন স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং কাটিং সম্পন্ন হয়। কাটিংয়ের পরে, প্রধান মেশিন স্বয়ংক্রিয়ভাবে চালু হবে।

পাওয়ার সাপ্লাই: হাইড্রোলিক স্টেশন;

ফ্রেম: ওয়েল্ডিং স্টিল ফ্রেম;

স্ট্রোক সুইচ: নন-কন্টাক্ট ফটোইলেকট্রিক সুইচ;

ফর্মিংয়ের পরে কাটিং: প্রয়োজনীয় দৈর্ঘ্যে শিটটি রোল ফর্মিংয়ের পরে কাটুন;

দৈর্ঘ্য পরিমাপ: স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপ।

হাইড্রোলিক সিস্টেম

হাইড্রোলিক স্টেশন

এটি গিয়ার হুইল অয়েল পাম্প দ্বারা নিয়ন্ত্রিত হয়। হাইড্রোলিক অয়েল হাইড্রোলিক অয়েল ট্যাঙ্কে ভরার পরে, পাম্প কাটার মেশিনকে কাটিংয়ের কাজ শুরু করতে চালিত করে।

ম্যাচিং সরঞ্জাম: সিস্টেমে এক সেট হাইড্রোলিক ট্যাঙ্ক, এক সেট হাইড্রোলিক অয়েল পাম্প, দুটি হাইড্রোলিক পাইপ এবং দুটি সেট ইলেক্ট্রোম্যাগনেটিজম ভালভ অন্তর্ভুক্ত রয়েছে।

স্থিতিশীলতা এবং জীবনকাল নিশ্চিত করতে, লিক এড়াতে শীর্ষ ব্র্যান্ডের হাইড্রোলিক সিস্টেম উপাদান গ্রহণ করা হয়েছে।

একটি বন্ধ তেল ট্যাঙ্ক এর মাধ্যমে কাটারকে প্রাথমিক শক্তি সরবরাহ করে। কাটিং ছাড়া এটি বন্ধ থাকে, যা শক্তি সঞ্চয় করতে পারে।

ইলেকট্রিক কন্ট্রোল সিস্টেম

স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপ: দৈর্ঘ্য পরিমাপের একটি ইউনিট টুলিং যা স্টিল শিটের পৃষ্ঠের উপর হালকাভাবে চাপানো হয়; টুলিং স্টিল শিটের চলমান গতির সাথে ঘুরবে এবং তারপর এর দৈর্ঘ্য পরিমাপ করতে সেন্স করবে; দৈর্ঘ্যের ত্রুটি সহজেই সংশোধন করা যেতে পারে।

স্বয়ংক্রিয় পরিমাণ পরিমাপ;

দৈর্ঘ্য ও পরিমাণ নিয়ন্ত্রণের জন্য পিএলসি ব্যবহার করা হয়। মেশিন স্বয়ংক্রিয়ভাবে দৈর্ঘ্যে কাটবে এবং প্রয়োজনীয় পরিমাণ অর্জিত হলে বন্ধ হয়ে যাবে;

কন্ট্রোল প্যানেল: বাটন-টাইপ সুইচ, এলইডি ডিসপ্লে দৈর্ঘ্য এবং পরিমাণ;

দৈর্ঘ্যের একক: মিলিমিটার;

মোটর ওভার-লোড, সিস্টেম ওভার-কারেন্ট, শর্ট সার্কিট সুরক্ষা ফাংশন;

মোট দৈর্ঘ্য এবং মোট উৎপাদিত পরিমাণ প্রদর্শন করে।
