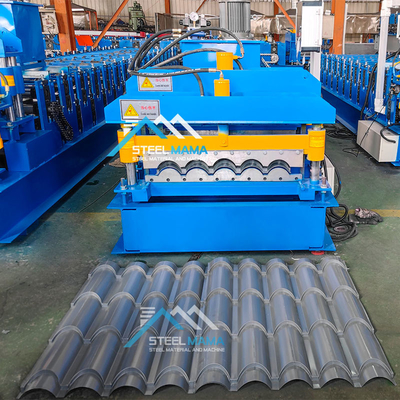

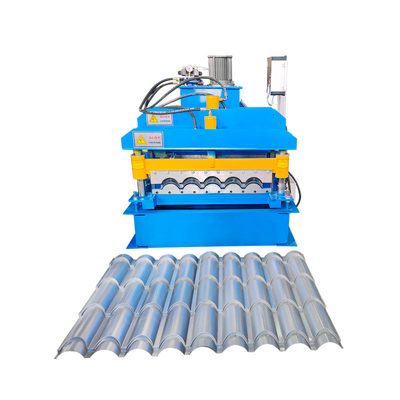

স্টিল গ্লাসড টাইলস এবং ছাদ শীট তৈরির মেশিন
বিভিন্ন ছাদ প্যানেল গঠন মেশিন ক্লায়েন্টের প্রোফাইল অঙ্কন এবং প্রয়োজনীয়তা অনুযায়ী ইস্পাত ছাদ দেয়াল শীট বিভিন্ন আকৃতির উত্পাদন করতে পারেন।প্রাচীর শীট বিভিন্ন বেধ এবং রঙের নতুন বিল্ডিং উপকরণসমাপ্ত পণ্যগুলি জিমন্যাসিয়াম, বিমানবন্দর, থিয়েটার, কারখানা, গুদাম, গ্যারেজ, প্রদর্শনী কেন্দ্র ইত্যাদির ছাদ এবং দেয়াল হিসাবে ব্যবহৃত হয়।
প্রধান পরামিতি
| নাম |
মডেল/নাম |
পরিমাণ |
প্রযুক্তিগত বর্ণনা |
| 1. ডেকোলার সিস্টেম |
আর্ম টাইপ অটোমেটিক ডিকোলার (অল্ট্রাসোনিক কন্ট্রোল সহ) |
১ সেট |
আর্ম-টাইপ, হাইড্রোলিক প্রসারিত, বৈদ্যুতিক মোটর সক্রিয়ভাবে শীটটি ছেড়ে দেয়, কয়েল কার্ট এবং প্রেসিং আর্ম সহ। |
| 2. প্রধান গঠন সিস্টেম |
প্রি-শিয়ারিং ডিভাইস |
১ সেট |
1. রোলার উপাদানঃ নং.৪৫ স্টিল যার পৃষ্ঠতল কঠিন ক্রোম দিয়ে আঁকা।
2রোলার শ্যাফটের উপাদানঃ না।45
3. রোলার অভ্যন্তরীণ সমর্থন কাঠামোর প্রকারঃ গাইড কলাম
4. সাইক্লয়েডাল পিন গিয়ার স্পিড রিডিউসার মোটর ড্রাইভিং, পিছনে / সামনের রোলার চেইন দ্বারা চালিত, উপরের / নীচের রোলার অংশ গিয়ার দ্বারা চালিত
5. কাটিয়া ব্লেড উপাদান Cr12 quenched চিকিত্সা
6. পাঞ্চিং ডাই উপাদান নাইট্রাইড চিকিত্সা সঙ্গে নং 45 ইস্পাত adopts।
|
| ফিডিং গাইড ডিভাইস |
১ সেট |
| ফিল্ম কভারিং ডিভাইস |
১ সেট |
| রোল গঠন সিস্টেম |
১ সেট |
| চাপ সিস্টেম |
২ সেট |
| পোস্ট-কাটার ডিভাইস |
১ সেট |
| সম্পূর্ণ নিরাপত্তা কভার |
১ সেট |
| 3. আউটপুট সিস্টেম |
সমর্থন টেবিল |
২ সেট |
সমাপ্ত প্লেটকে সমর্থন করার জন্য |
| 4হাইড্রোলিক সিস্টেম |
১ সেট |
প্রধান মেশিন এবং ডেকোলারের জন্য পৃথক হাইড্রোলিক স্টেশন। |
| 5বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা |
১ সেট |
1. পিএলসি কন্ট্রোল, এনকোডার স্বয়ংক্রিয়ভাবে দৈর্ঘ্য কাটা
2অপারেশন স্টেজঃ টাচ স্ক্রিন + বোতাম
3. গতি সামঞ্জস্য করার জন্য এসি ফ্রিকোয়েন্সি
|
বিস্তারিত তথ্য
ডেকোলার
5T ম্যানুয়াল ডিকোলার
বৈশিষ্ট্যঃ ম্যান্ড্রেল এবং বেসমেন্ট হ'ল ডেকোলারের দুটি উপাদান, ম্যান্ড্রেলটি ম্যানুয়ালি যান্ত্রিক ডিভাইস দ্বারা প্রসারিত হচ্ছে, ম্যান্ড্রেলের কাছে কয়েলটি স্থির করার পরে,তারপর ফিরে কুণ্ডলী সঙ্গে mandrel একসঙ্গে বেসমেন্ট করা.
শক্তিঃ কোনটিই নেই।
সেগমেন্ট খোলার এবং বন্ধ করার ক্ষমতা: যান্ত্রিক
সেগমেন্টের ঘূর্ণন ক্ষমতাঃ টানুন গঠন সিস্টেম দ্বারা;
সেগমেন্ট সংখ্যাঃ 4pcs;
সেগমেন্ট সম্প্রসারণের পরিসীমাঃ 460 ~ 520mm;
ম্যান্ড্রিলের কেন্দ্রের উচ্চতাঃ ০.৬৫ মিটার।
ফিডিং স্পিডঃ রোল ফর্মিং মেশিনের স্পিডের উপর নির্ভর করে।

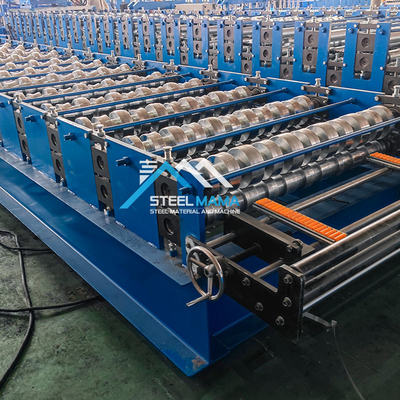

রোল ফর্মিং মেশিন
রোলারঃ অটো-ক্যাড সফটওয়্যারের সাহায্যে সিনিয়র ইঞ্জিনিয়ারদের দ্বারা ডিজাইন করা, সিএনসি মেশিন টুলস দ্বারা 45 # উচ্চ মানের ইস্পাত দিয়ে তৈরি এবং কঠিন ক্রোম দিয়ে আবৃত;
শ্যাফ্টঃ সিএনসি মেশিন টুলস দ্বারা 45# উচ্চ মানের ইস্পাত দিয়ে তৈরি;
সমর্থন কাঠামোঃ স্টিলের ওয়ালবোর্ড যা গঠনের স্টেশনের বেয়ারিং বেসেলকে গাইড করে।
রোল স্টেশন সংখ্যাঃ১৮টি পর্যন্ত
রোলারগুলির জন্য উপাদানঃ উচ্চ গ্রেড 45 # ইস্পাত পোলিশ এবং ক্রোম HRC55-60 ° দিয়ে আবৃত
শ্যাফ্টের জন্য উপাদানঃ উচ্চ গ্রেড 45 # ইস্পাত পোলিশ এবং ক্রোম HRC55-60 ° দিয়ে আবৃত
শ্যাফ্টের ব্যাসার্ধঃ 70mm
ফ্রেম প্যানেলের বেধঃ ১৪ মিমি
নীচের ফ্রেমঃ 36# এইচ-সেকশন ইস্পাত
কাটার ডিভাইস
ফাংশনঃ কাটিয়া কর্ম পিএলসি দ্বারা নিয়ন্ত্রিত হয়। প্রধান মেশিন স্বয়ংক্রিয়ভাবে বন্ধ এবং কাটিয়া হবে। কাটা পরে, প্রধান মেশিন স্বয়ংক্রিয়ভাবে শুরু হবে।
পাওয়ার সাপ্লাইঃ হাইড্রোলিক স্টেশন;
ফ্রেমঃ ওয়েল্ডিং ইস্পাত ফ্রেম;
স্ট্রোক সুইচঃ যোগাযোগহীন ফটো ইলেকট্রিক সুইচ;
মডেলিংয়ের পরে কাটাঃ রোল মডেলিংয়ের পরে প্রয়োজনীয় দৈর্ঘ্যে শীট কাটা;
দৈর্ঘ্য পরিমাপঃ স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপ।
জলবাহী সিস্টেম
হাইড্রোলিক স্টেশন
এটি গিয়ার হুইল তেল পাম্প দ্বারা নিয়ন্ত্রিত হয়। হাইড্রোলিক তেল ট্যাঙ্কে হাইড্রোলিক তেল ভরাট করার পরে, পাম্পটি কাটার মেশিনকে কাটার কাজ শুরু করতে চালিত করে।
ম্যাচ সরঞ্জামঃ এই সিস্টেমে একটি হাইড্রোলিক ট্যাঙ্ক, একটি হাইড্রোলিক তেল পাম্প, দুটি হাইড্রোলিক পাইপ এবং দুটি বৈদ্যুতিন চৌম্বকীয় ভালভ রয়েছে।
স্থিতিশীলতা এবং জীবনকাল নিশ্চিত করতে, ফুটো এড়াতে শীর্ষ ব্র্যান্ডের জলবাহী সিস্টেমের উপাদান গ্রহণ করা হয়েছে।
এটি একটি বন্ধ তেল ট্যাঙ্কের মাধ্যমে কাটারকে প্রাথমিক শক্তি সরবরাহ করে। এটি কাটা ছাড়াই বন্ধ হয়, যা শক্তি সঞ্চয় করতে পারে।
বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপঃ দৈর্ঘ্য পরিমাপের একক সরঞ্জাম যা ইস্পাত শীটের পৃষ্ঠের উপর হালকাভাবে চাপানো হয়;টোলিং ইস্পাত শীট চলন্ত গতির সঙ্গে রোল হবে এবং তারপর তার দৈর্ঘ্য পরিমাপ করার অনুভূতি; দৈর্ঘ্যের অস্পষ্টতা সহজেই সংশোধন করা যায়।
স্বয়ংক্রিয় পরিমাণ পরিমাপ;
পিএলসি দৈর্ঘ্য এবং পরিমাণ নিয়ন্ত্রণ করতে ব্যবহৃত হয়। মেশিন স্বয়ংক্রিয়ভাবে দৈর্ঘ্য কাটা এবং প্রয়োজনীয় পরিমাণ অর্জন করা হয় যখন বন্ধ হবে;
কন্ট্রোল প্যানেলঃ বোতাম টাইপ সুইচ, LED ডিসপ্লে দৈর্ঘ্য এবং পরিমাণ;
দৈর্ঘ্যের এককঃ মিলিমিটার;
মোটর ওভারলোড, সিস্টেম ওভার-কন্ট্রাক্ট, শর্ট সার্কিট সুরক্ষা ফাংশন;
মোট দৈর্ঘ্য এবং উৎপাদিত মোট পরিমাণ প্রদর্শন করুন।
প্রক্রিয়া প্রবাহ
আমাদের কারখানা
| 1ফ্রেম তৈরির মেশিনের সঠিক উদ্ধৃতি কিভাবে চাইবেন? |
| 1) সাধারণত আমরা অঙ্কন প্রোফাইলের উপর ভিত্তি করে সঠিক উদ্ধৃতি দিই, তাই আপনি যদি সঠিক উদ্ধৃতি পেতে চান তবে দয়া করে প্রথমে আমাদের অঙ্কন প্রোফাইলটি দেখান। |
| 2) মেশিনটি অনেক ধরণের এবং পদ্ধতিতে ডিজাইন করা যেতে পারে, মেশিনের ফ্রেম, পিএলসি ব্র্যান্ড, মোটর ব্র্যান্ডের জন্য দামের উপর প্রভাব ফেলবে। |
| 2অর্থ প্রদানের শর্তাবলী: |
| 30% টি / টি, পরিদর্শন করার পরে শিপিংয়ের আগে ব্যালেন্স প্রদান করা হবে। এছাড়াও আমরা পেমেন্ট এল / সি, ও / এ, ডি / পি গ্রহণ করি। |
| 3আপনার বিক্রয়োত্তর সেবা কি? |
| ফ্রেমওয়ার্ক তৈরির মেশিনের গ্যারান্টি সময়কাল ২৪ মাস, যদি ভাঙা অংশগুলি মেরামত করা যায় না, আমরা বিনামূল্যে প্রতিস্থাপনের জন্য নতুন পাঠাতে পারি, কিন্তু আপনাকে এক্সপ্রেস খরচ নিজেই দিতে হবে।আমরা টি বার রোল ফর্মিং মেশিনের পুরো জীবনের জন্য প্রযুক্তিগত সহায়তা সরবরাহ করি. |
| |
| 4- কিভাবে আপনার কোম্পানি পরিদর্শন করতে? |
| a.পেইজিং বিমানবন্দরে উড়ানঃ উচ্চ গতির ট্রেনের মাধ্যমে পেইজিং নান থেকে চ্যাংঝো সি পর্যন্ত (১ ঘণ্টা), তারপরে আমরা আপনাকে তুলে নিতে পারি। |
| b. সাংহাই বিমানবন্দরে উড়ানঃ উচ্চ গতির ট্রেনে সাংহাই হংকিয়াও থেকে ক্যাংজু সি ((4.5 ঘন্টা), তারপর আমরা আপনাকে তুলতে পারি। |
