আফ্রিকা জনপ্রিয় ইস্পাত প্রোফাইল রঙ ইস্পাত পিপিজিআই কে গুটার মেকিং রোল ফর্মিং মেশিন

আফ্রিকা জনপ্রিয় ইস্পাত প্রোফাইল রঙ ইস্পাত পিপিজিআই কে গুটার মেকিং রোল ফর্মিং মেশিন

K রোল ফর্মিং মেশিন অ্যাপ্লিকেশন

রোল গঠিত পণ্যটি ঐতিহ্যগত পিপিসি পাইপের তুলনায় আরো দীর্ঘস্থায়ী, এবং এটি বৃদ্ধির জন্য সহজ নয়।

এটি প্রকল্পকে আরও সমন্বিত করবে এবং পুরো প্রকল্পের ভাবমূর্তি উন্নত করতে সহায়তা করবে।

ড্রেন পাইপ বাঁকানোর মেশিন রোল গঠিত পাইপ বাঁকানোর জন্য ব্যবহৃত হয়, ড্রেন পাইপ এবং কোমরযুক্ত পাইপ সংযোগ করতে।

K রোল ফর্মিং মেশিন তৈরির কাজ প্রবাহ

ডিকোলার --- ফিডিং --- রোল ফর্মিং --- দৈর্ঘ্য কাটা --- আউটপুট টেবিল

K রোল ফর্মিং মেশিনের যন্ত্রাংশ

K রোল ফর্মিং মেশিন তৈরির জন্য টেকনিক্যাল ডেটা

১) ডিকোলার
ডিকোলার প্রকারঃ ম্যানুয়াল ডিকোলার
ম্যানুয়াল সম্প্রসারণ
অপ্রতিরোধ্য রোলিং
ওজন ক্যাপাসিটিঃ 3 টন

২. ফিডিং ডিভাইস
ফাংশনঃ এটি রোলের মাথাটি মুক্ত করতে এবং মেশিনে ফিড করতে ব্যবহৃত হয়।

৩) রোল প্রাক্তন
প্রধান প্রধান অক্ষ ব্যাসার্ধঃ ¢ 76mm
রোলার স্ট্যান্ড গঠনঃ 15 টি গ্রুপ
প্রধান অক্ষ উপাদানঃ প্রথম গ্রেড 45 # ইস্পাত, উত্তপ্ত এবং quenched
রোলার উপাদানঃ উচ্চ গ্রেড 45 # ইস্পাত, quenched এবং উত্তপ্ত প্রক্রিয়া, পৃষ্ঠ 0.05mm কঠিন ক্রোম সঙ্গে।
গঠনের গতিঃ ০-১৫ মি/মিনিট
ডুব টাইপঃ ট্রান্সমিশন চেইন
চেইন উপাদানঃ 45 # ইস্পাত।
মেশিন ফ্রেম স্ট্যান্ডঃ ঢালাই কাঠামোগত ইস্পাত
মেশিন বেসঃ 36# H আকৃতির ইস্পাত
ফেম স্টিলের বেধঃ S18mm

প্রধান শক্তিঃ ৫.৫ কিলোওয়াট

4) কাটিয়া ডিভাইস & হাইড্রোলিক স্টেশন
কাটার ধরন: হাইড্রোলিক কাটিং
হাইড্রোলিক শক্তিঃ প্রায় 4Kw

হাইড্রোলিক ব্লেড এবং কাটার উপাদানঃ C r12 Mov, quenching প্রক্রিয়া
কাটার দৈর্ঘ্যের অনুমোদনঃ +/- 2 মিমি

৫) বৈদ্যুতিক ব্যবস্থা
ভোল্টেজঃ 380V, 3 ফেজ 50Hz
পিএলসি বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ জাপানি পিএলসি বোর্ড
এনকোডার ফ্রিকোয়েন্সি কন্ট্রোল সিস্টেম: ব্র্যান্ড
টাচ স্ক্রিনঃ ব্র্যান্ড
ট্রান্সডুসার: ABB
পিএলসি কন্ট্রোল বোর্ডের আকারঃ 700mm(L) x1000mm(H) x300mm(W)

৬) সমর্থন টেবিল
সহজ নন-পাওয়ার সাপোর্ট টেবিল
কাটা পরে প্রোফাইল সমর্থন করার জন্য

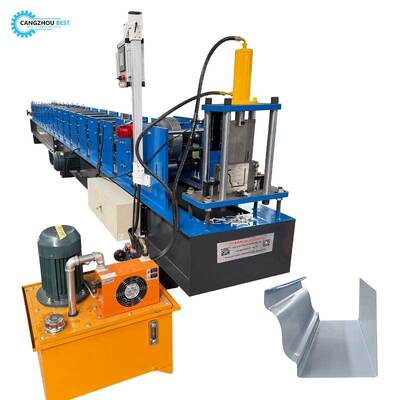

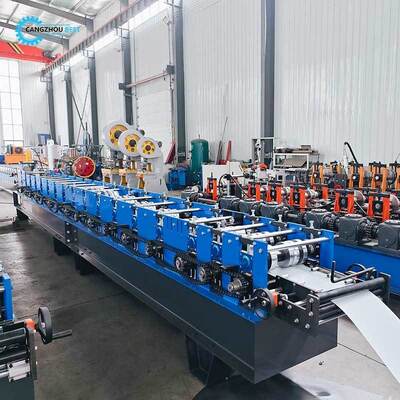

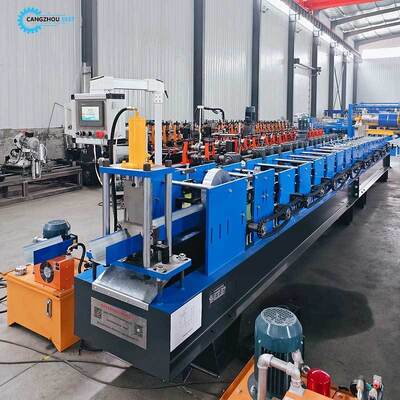

মেশিন ফটো
