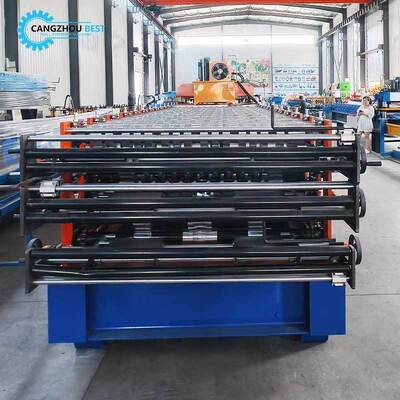

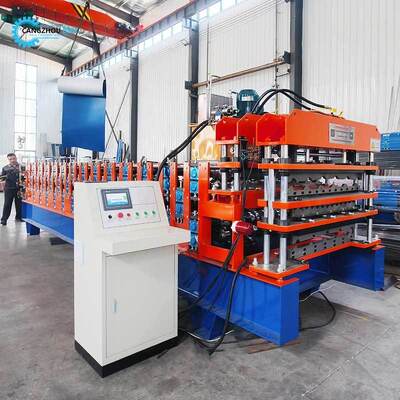

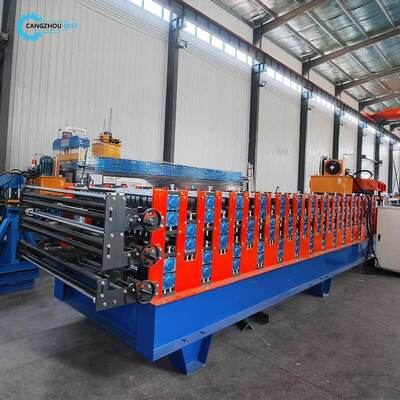

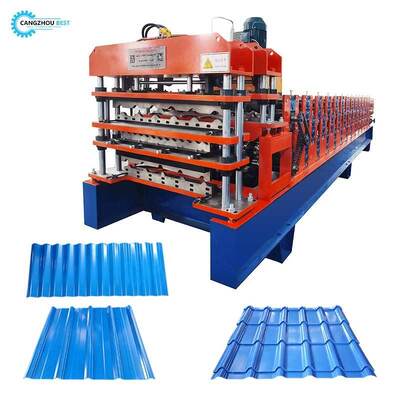

স্পেস-সেভিং থ্রি-লেয়ার কালার স্টিল টাইল রোল তৈরির মেশিন

স্পেস-সেভিং থ্রি-লেয়ার কালার স্টিল টাইল রোল ফর্মিং মেশিন

এই কালার স্টিল শীট ডাবল লেয়ার রুফ অ্যান্ড ওয়াল রোল ফর্মিং মেশিনটি দুটি ভিন্ন মডেলের মেশিনকে একসাথে নিখুঁতভাবে একত্রিত করে, এটি স্থান বাঁচাতে পারে এবং পরিচালনা করাও সহজ। দুটি মডেল গ্রাহকদের প্রয়োজন অনুযায়ী নির্বাচন করা হয়।

কালার স্টিল শীট ডাবল লেয়ার রুফ অ্যান্ড ওয়াল রোল ফর্মিং মেশিন ফিডিং প্ল্যাটফর্ম, প্রধান মোল্ডিং কোর, শিয়ারিং মেকানিজম, হাইড্রোলিক স্টেশন, কম্পিউটার কন্ট্রোল ক্যাবিনেট, হাই প্রিসিশন কাউন্টার এবং আরও অনেক কিছু নিয়ে গঠিত।

বিস্তারিত তথ্য

ডিকয়লার

৫ টন ম্যানুয়াল ডিকয়লার

বৈশিষ্ট্য: ম্যান্ড্রেল এবং বেসমেন্ট ডিকয়লারের দুটি অংশ, ম্যান্ড্রেল ম্যানুয়ালি যান্ত্রিক ডিভাইস দ্বারা সঙ্কুচিত হয়, ম্যান্ড্রেলে কয়েল ঠিক করার পর, তারপর ম্যান্ড্রেল সহ কয়েলটি বেসমেন্টে ফিরিয়ে দিন।

পাওয়ার: নেই;

সেগমেন্টের খোলা এবং বন্ধ করার পাওয়ার: যান্ত্রিক;

সেগমেন্টের ঘোরার পাওয়ার: ফর্মিং সিস্টেম দ্বারা টানা;

সেগমেন্টের সংখ্যা: ৪ পিস;

সেগমেন্ট প্রসারণের পরিসীমা: ৪৬০ ~ ৫২০ মিমি;

ম্যান্ড্রেলের কেন্দ্রের উচ্চতা: ০.৬৫ মিটার;

ফিডিং গতি: রোল ফর্মিং মেশিনের গতির উপর নির্ভর করে;

রোল ফর্মিং মেশিন

রোলার: সিনিয়র ইঞ্জিনিয়ারদের দ্বারা অটো-ক্যাড সফটওয়্যার দিয়ে ডিজাইন করা, সিএনসি মেশিন টুলস দ্বারা ৪৫# হাই গ্রেড স্টিল দিয়ে তৈরি এবং হার্ড ক্রোম দিয়ে কোটিং করা;

শ্যাফট: সিএনসি মেশিন টুলস দ্বারা ৪৫# হাই গ্রেড স্টিল দিয়ে তৈরি;

সাপোর্টিং ফ্রেম: ফর্মিং স্টেশন বিয়ারিং বেসমেন্ট গাইড করার জন্য স্টিল ওয়ালবোর্ড;

রোলার স্টেশনের সংখ্যা: উপরে ১৮ গ্রুপ
রোলারের উপাদান: হাই গ্রেড ৪৫# স্টিল পালিশ করা এবং ক্রোম HRC55-60° দিয়ে কোটিং করা
শ্যাফটের উপাদান: হাই গ্রেড ৪৫# স্টিল পালিশ করা এবং ক্রোম HRC55-60° দিয়ে কোটিং করা

শ্যাফটের ব্যাস: ৭০ মিমি

ফ্রেম প্যানেলের পুরুত্ব: ১৪ মিমি

বটম ফ্রেম: ৩৬# এইচ-সেকশন স্টিল

কাটার ডিভাইস

কার্যকারিতা: কাটিং অ্যাকশন পিএলসি দ্বারা নিয়ন্ত্রিত হয়। প্রধান মেশিন স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং কাটিং সম্পন্ন হয়। কাটিংয়ের পর, প্রধান মেশিন স্বয়ংক্রিয়ভাবে চালু হবে।

পাওয়ার সাপ্লাই: হাইড্রোলিক স্টেশন;

ফ্রেম: ওয়েল্ডিং স্টিল ফ্রেম;

স্ট্রোক সুইচ: নন-কন্টাক্ট ফটোইলেকট্রিক সুইচ;

ফর্মিংয়ের পর কাটিং: প্রয়োজনীয় দৈর্ঘ্যে শীটটি রোল ফর্মিংয়ের পর কাটা;

দৈর্ঘ্য পরিমাপ: স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপ।

হাইড্রোলিক সিস্টেম

হাইড্রোলিক স্টেশন

এটি গিয়ার হুইল অয়েল পাম্প দ্বারা নিয়ন্ত্রিত হয়। হাইড্রোলিক অয়েল হাইড্রোলিক অয়েল ট্যাঙ্কে ভরার পর, পাম্প কাটার মেশিনকে চালিত করে কাটিংয়ের কাজ শুরু করে।

ম্যাচিং সরঞ্জাম: সিস্টেমে এক সেট হাইড্রোলিক ট্যাঙ্ক, এক সেট হাইড্রোলিক অয়েল পাম্প, দুটি হাইড্রোলিক পাইপ এবং দুটি সেট ইলেক্ট্রোম্যাগনেটিজম ভালভ অন্তর্ভুক্ত রয়েছে।

স্থিতিশীলতা এবং জীবনকাল নিশ্চিত করতে, লিক এড়াতে শীর্ষ ব্র্যান্ডের হাইড্রোলিক সিস্টেম উপাদান গ্রহণ করা হয়েছে।

একটি বন্ধ তেল ট্যাঙ্ক এর মাধ্যমে কাটারের প্রাথমিক শক্তি সরবরাহ করে। কাটিং ছাড়া এটি বন্ধ থাকে, যা শক্তি সাশ্রয় করতে পারে।

ইলেকট্রিক কন্ট্রোল সিস্টেম

স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপ: দৈর্ঘ্য পরিমাপের একটি ইউনিট টুলিং যা স্টিল শীটের পৃষ্ঠের উপর হালকাভাবে চাপানো হয়; টুলিং স্টিল শীটের চলমান গতির সাথে ঘুরবে এবং তারপর এর দৈর্ঘ্য পরিমাপ করতে সেন্স করবে; দৈর্ঘ্যের ত্রুটি সহজেই সংশোধন করা যেতে পারে।

স্বয়ংক্রিয় পরিমাণ পরিমাপ;

দৈর্ঘ্য ও পরিমাণ নিয়ন্ত্রণের জন্য পিএলসি ব্যবহার করা হয়। মেশিন স্বয়ংক্রিয়ভাবে দৈর্ঘ্যে কাটবে এবং প্রয়োজনীয় পরিমাণ অর্জিত হলে বন্ধ হয়ে যাবে;

কন্ট্রোল প্যানেল: বাটন-টাইপ সুইচ, এলইডি ডিসপ্লে দৈর্ঘ্য এবং পরিমাণ;

দৈর্ঘ্যের একক: মিলিমিটার;

মোটর ওভার-লোড, সিস্টেম ওভার-কারেন্ট, শর্ট সার্কিট সুরক্ষা ফাংশন;

উৎপাদিত মোট দৈর্ঘ্য এবং মোট পরিমাণ প্রদর্শন করে।

কেন আমাদের বেছে নেবেন?

১. আমরা পেশাদার প্রস্তুতকারক, তাই আমরা ভাল দাম এবং বিক্রয়োত্তর সেবা এবং কম ডেলিভারি সময় দিতে পারি।

২. আমাদের শক্তিশালী ডিজাইন ও প্রযুক্তিগত ক্ষমতা রয়েছে, আমরা গ্রাহকের প্রয়োজন অনুযায়ী ডিজাইন ও তৈরি করতে পারি।

৩. আমাদের কারখানা ISO 9001 সার্টিফিকেট দ্বারা অনুমোদিত হয়েছে।

৪. আমাদের বিদেশে ইনস্টলেশন এবং প্রশিক্ষণ অভিজ্ঞতা অনেক আছে।

৫. আমরা সফলভাবে আমাদের মেশিনগুলি ৯০ টিরও বেশি দেশে রপ্তানি করেছি, আমরা সবাই ভাল প্রতিক্রিয়া পেয়েছি।

৬. আমরা আমাদের সমস্ত আইটেমের জন্য দুই বছরের বিনামূল্যে ওয়ারেন্টি প্রদান করি।

৭. OEM ব্র্যান্ড।
