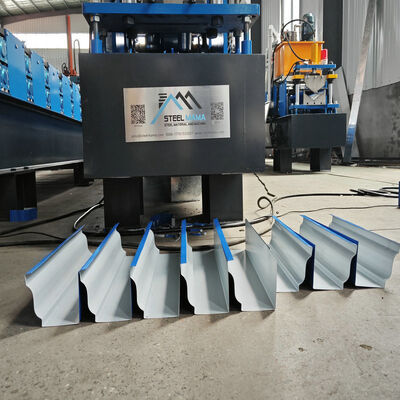

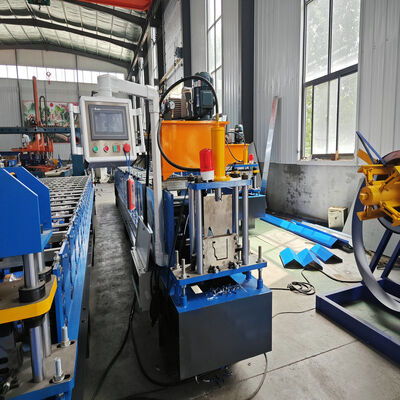

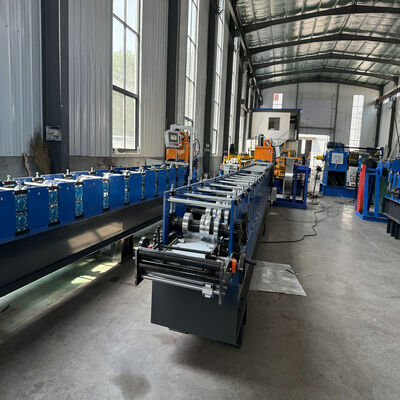

হাইড্রোলিক কাটিয়া টাইপ স্টীল প্রোফাইল কে গর্ত তৈরীর রোল গঠন মেশিন

হাইড্রোলিক কাটিয়া টাইপ স্টীল প্রোফাইল কে গর্ত তৈরীর রোল গঠন মেশিন

•


• টেকনিক্যাল প্যারামিটার

  গুটার রোল ফর্মিং মেশিনের স্পেসিফিকেশন

  সিউমলেস গর্ত মেশিন	পয়েন্ট	প্রস্তাবিত স্পেসিফিকেশন
  	প্রধান গঠনের মেশিন	5K, 6K, 7K, হাফফ্রাউন্ড 3 ′′/4 ′′/5 ′′/6
  		(প্রতিটি মেশিন এক আকার এবং কনফিগারেশন আছে)
  	উপাদান প্রস্থ	প্রোফাইলের উপর নির্ভর করে
  	রোলিং গতি	0-10m/min (কাটার সময় অন্তর্ভুক্ত নয়)
  	উপাদান বেধ	0.3-0.8 মিমি G250mpa
  	ড্রাইভ সিস্টেম	•উরেথেনের উপরের এবং নীচের ড্রাইভ রোলস মসৃণ এমনকি, nontwisting ড্রাইভ জন্য
  	Un কয়েলার	৩ টন ম্যানুয়াল ডি-কয়েলার (মেশিনে নির্মিত)
  	রোলার স্টেশন	১১টি স্টেশন
  	রোলার উপাদান	৪৫# কাঠামো ইস্পাত, ক্রোম দিয়ে আবৃত, রবার দিয়ে আবৃত
  	শ্যাফ্ট উপাদান এবং ডিআইএ	¢ 50mm, উপাদান 45 # কাঠের ইস্পাত
  	প্রধান মোটর শক্তি	3.0kw

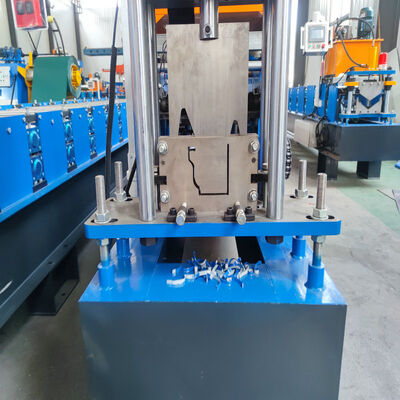

  	কট অফ মেকানিজম (বিকল্প)	•ইন-বিল্ট-ইন সহ হ্যান্ড-অপারেটেড কাঁচি
  		• ক্রাম্পার বা কটফ সিগ
  	সহনশীলতা	±1.5mm/3M
  	বৈদ্যুতিক উৎস	220V/380V, 50HZ,3 ফেজ
  		এছাড়াও গ্রাহকের প্রয়োজন সন্তুষ্ট করতে পারেন
  	ড্রাইভিংয়ের উপায়	১ ইঞ্চি একক চেইন

  1বর্ণনা

  1. কাঠামোটি সহজ এবং খাঁজ মেশিনের চেহারাটি সুন্দর।

  2. গটর রোল গঠন মেশিন ঢালাইয়ের পর আকৃতি-ইস্পাত কাঠামো এবং পুরো প্রক্রিয়া গ্রহণ.

  মেশিন চালানোর সময় শক্তিশালী লোডিং এবং স্থিতিশীল অপারেশন করার ক্ষমতা।

  3মেশিনের সমস্ত উপাদান ব্র্যান্ড-বিখ্যাত এন্টারপ্রাইজ থেকে আসে যাতে তারা মেশিনের স্বাভাবিক কাজ খুব কার্যকরভাবে নিশ্চিত করে।

  4এই সরঞ্জামটি ইনস্টল করা খুব সহজ এবং কারখানায় উৎপাদনের জন্য উপযুক্ত।

  5এই মেশিনের শব্দ কম এবং উচ্চ দক্ষতার বৈশিষ্ট্য রয়েছে।




  2গর্তের স্কেচ












  4. হাইড্রোলিক কাটিং টাইপ স্টিল প্রোফাইল কে গুটার ম্যাকিং রোল ফর্মিং মেশিন প্রযুক্তিগত বিবরণ

  মেশিনের স্পেসিফিকেশন
  ওজন	প্রায় ৭০০০ কেজি
  আকার	প্রায় ১২ মি x ১.১ মি x ১.২ মি (দৈর্ঘ্য x প্রস্থ x উচ্চতা)
  রঙ	প্রধান রঙঃ নীল
  	সতর্কতা রঙঃ হলুদ
  উপযুক্ত কাঁচামাল
  উপাদান	পিপিজিআই এবং পিপিজিএল কয়েল, তামা
  বেধ	0.5-0.7 মিমি
  কয়েল প্রস্থ	৬১০ মিমি
  ফলন শক্তি	২৩৫ এমপিএ
  প্রধান প্রযুক্তিগত পরামিতি
  রোলার গঠনের শ্যাফ্টের ব্যাসার্ধ	৫৫ মিমি
  রোলার স্টেশন সংখ্যা	২৫টি সারি
  রোল ফর্মিং গতি	প্রায় ২০ মিটার/মিনিট
  রোলার গঠনের উপাদান	নং ৪৫ ইস্পাত, ক্রোমযুক্ত চিকিত্সা দিয়ে আবৃত
  কাটার উপাদান	সিআর১২ ছাঁচনির্মাণ ইস্পাত, মৃদু চিকিত্সা সহ
  নিয়ন্ত্রণ ব্যবস্থা	পিএলসি এবং কনভার্টার
  বৈদ্যুতিক শক্তির প্রয়োজন	প্রধান মোটর শক্তিঃ 5.5kw
  	হাইড্রোলিক ইউনিট মোটর শক্তিঃ 5.5kw
  বৈদ্যুতিক ভোল্টেজ	গ্রাহকের চাহিদা অনুযায়ী



  5. হাইড্রোলিক কাটিয়া টাইপ স্টিল প্রোফাইল কে গর্ত তৈরির রোল ফর্মিং মেশিন প্রধান উপাদান

  না.	নাম		পরিমাণ	মন্তব্য
  1	ডেকোলার		১ সেট	গ্রাহকের উপর নির্ভর করে
  2	প্রধান মেশিন	প্রাক কাটার যন্ত্র	১ সেট	গ্রাহকের উপর নির্ভর করে
  		ফিডিং ডিভাইস	১ সেট
  		রোল গঠন সিস্টেম	১ সেট
  		স্টপ কাটার ডিভাইস	১ সেট
  		জলবাহী সিস্টেম	১ সেট
  3	বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা		১ সেট
  4	সমর্থক/স্বয়ংক্রিয় স্ট্যাকার		১ সেট	গ্রাহকের উপর নির্ভর করে
