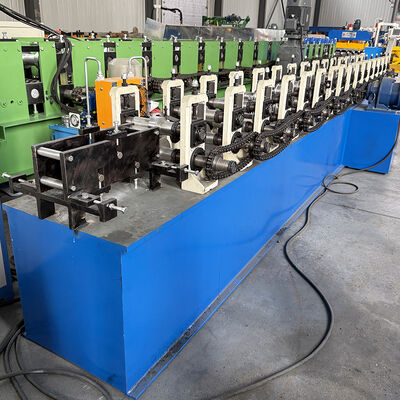

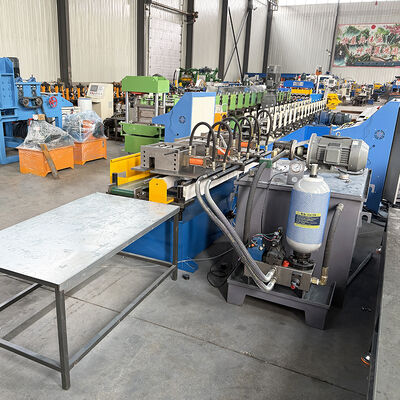

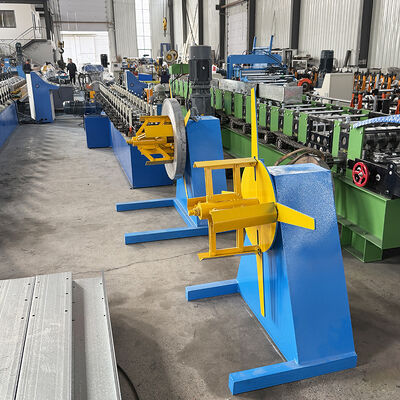

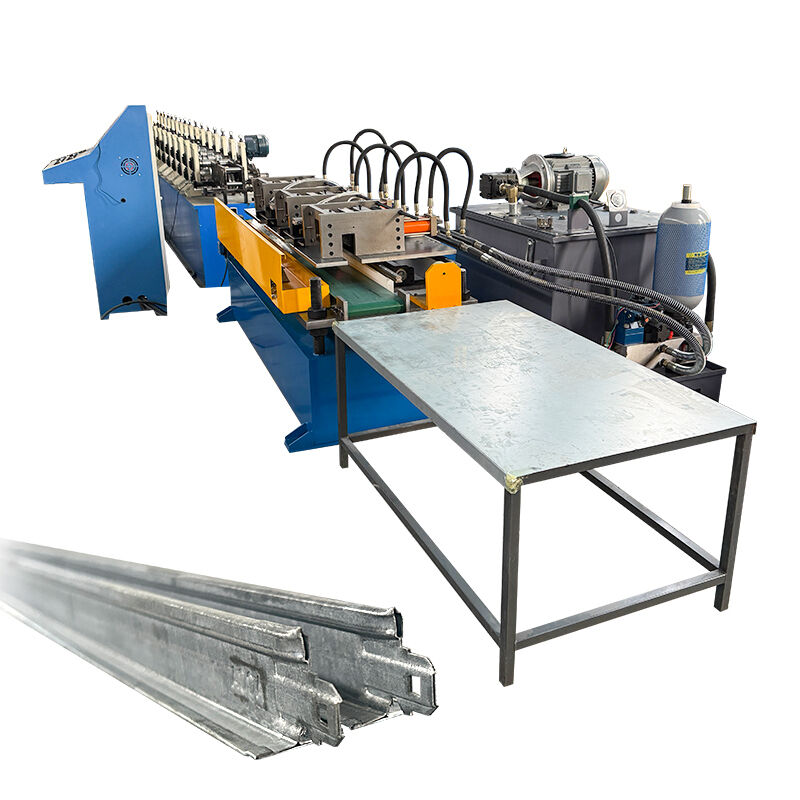

হাই স্পিড T24X26 হাইড্রোলিক পাঞ্চিং ক্রস সিলিং টি গ্রিড রোল ফর্মিং মেশিন

উচ্চ গতির হাইড্রোলিক পাঞ্চিং T38X24 মেইন টি গ্রিড কোল্ড রোল ফর্মিং মেশিন

পণ্যের বৈশিষ্ট্য

1. টাচ স্ক্রিন নিয়ন্ত্রণ সরঞ্জাম, ব্যবহার করা সহজ

2. উত্পাদন প্রোফাইলের পৃষ্ঠের ফিনিশ ভালো। গ্যালভানাইজড প্লেট

দস্তা ক্ষতি করে না, রঙের আবরণ পেইন্ট ফেলে না এবং আকৃতি পারে

1:1 এ ডিজাইন ড্রয়িংয়ের সাথে অত্যন্ত মিলে যায়।

3. যান্ত্রিক সরঞ্জামগুলি মজবুত এবং টেকসই, কম ব্যর্থতা এবং কম

রক্ষণাবেক্ষণ খরচ।

4. প্রোফাইল উত্পাদনের কম বর্জ্য হার, উত্পাদন খরচ বাঁচান।

এই সরঞ্জামটি দরজা ফ্রেম, উইন্ডো রেল সমর্থন, স্টোরেজ র্যাক, ড্রয়ার স্লাইডার, হালকা ইস্পাত কিল, পাইপ, হাইওয়ে গার্ডরেল ইত্যাদি তৈরির জন্য ব্যবহৃত হয়।

পুরো উত্পাদন লাইনটি একটি উপাদান-রাখা র্যাক, প্রধান মেশিন তৈরি এবং হাইড্রোলিক সেট-দৈর্ঘ্য পাঞ্চিং-কাটিং মেশিন নিয়ে গঠিত। এর শিয়ারিংয়ে কোনো বর্জ্য জড়িত নয়, শিয়ারিং বর্জ্য তৈরি হয় না এবং উপাদানের খরচ বাঁচায়, উচ্চ উত্পাদন দক্ষতা সহ।

1)। উপাদানের কয়েলের ভিতরের ব্যাস: 450 মিমি-550 মিমি

2)। সর্বোচ্চ কয়েল প্রস্থ: 300 মিমি

3)। বহন ক্ষমতা: 1.5T

1) শ্যাফ্ট উপাদান:চিকিৎসার পর উচ্চ গ্রেড নং 45 ইস্পাত

2) বাইরের ব্যাস 50 মিমি

3) রোলার উপাদান:Cr12 পালিশ করা এবং ক্রোম HRC55-60° দিয়ে প্রলেপ করা

4) গঠনের গতি: 30m/min

5) প্রধান মোটরের শক্তি: 5.5 kw

6) রোলার স্টেশন: 10-12 স্টেশন

7) ভোল্টেজ: 380v, 50Hz, 3 ফেজ

8) প্রধান ফ্রেম কাঠামো:স্মারক খিলান কাঠামো

9) নিয়ন্ত্রণ ডিভাইস: স্বয়ংক্রিয় কম্পিউটার নিয়ন্ত্রণ, PLC দ্বারা, সহজে পরিচালনা করুন

10) কাটিং ডিভাইস:হাইড্রোলিক ট্র্যাকিং কাটিং (আপনি একটি সার্ভোমোটর যোগ করার জন্য অনুরোধ করতে পারেন,

উত্পাদন গতি হতে পারে40-60m/min পৌঁছেছে)

11) ট্রান্সমিশন:গিয়ার ড্রাইভ

1)। ব্লেডের উপাদান: Cr12 ছাঁচ ইস্পাত 55-60°C কুইঞ্চড ট্রিটমেন্ট সহ

2)। কাটিং সিস্টেম: উন্নত হাইড্রোলিক ড্রাইভ গ্রহণ করুন, স্বয়ংক্রিয়ভাবে তৈরি হওয়ার পরে

কাটা, কোনো বিকৃতি নেই, কোনো অপচয় নেই, উচ্চ নিরাপত্তা ফ্যাক্টর। (প্রধান মোটর কাটিং বন্ধ করুন)

প্রকার: টাচ স্ক্রিন সহ PLC ফ্রিকোয়েন্সি কন্ট্রোল সিস্টেম

দৈর্ঘ্য ত্রুটি: ±2mm

(বৈদ্যুতিক যন্ত্রপাতির উপাদান সম্পর্কে, গ্রাহকরা ব্র্যান্ডও নির্দিষ্ট করতে পারেন)

এটি সহজ এবং সমাপ্ত পণ্য লোড করতে ব্যবহৃত হয়।

দৈর্ঘ্য: 6m

• সর্বোচ্চ প্রস্থ 300 মিমি
• ভিতরের ব্যাস -460-510 মিমি
• সর্বোচ্চ লোডিং ক্ষমতা 1000 কেজি
• ম্যানুয়াল অপারেটিং টাইপ কয়েল শক্ত করতে ম্যানুয়াল প্রসারণ
• ডিকোয়লার নিষ্ক্রিয় হওয়ার সময় পুরো লাইন বন্ধ হয়ে যায়

• গঠন স্টেশন 16 নং
• রোলিং গঠন উপাদান Cr12
• রোলিং গঠন হার্ড ট্রিটমেন্ট HRC 58-60
• রোলারের শ্যাফ্ট ব্যাস 40 মিমি
• শ্যাফ্ট উপাদান 40Cr, তাপ চিকিত্সা, পরিমার্জিত গ্রাইন্ড করা
• মেশিন ফ্রেম: ইস্পাত ওয়েল্ডিং
• প্রধান সাইডওয়াল বেধ 25 মিমি
• গিয়ারবক্সের মাধ্যমে ইউনিভার্সাল জয়েন্ট দ্বারা মেশিন চালিত
• রোলিং গঠন মোটর 5.5kw ফ্রিকোয়েন্সি ইনভার্টার কন্ট্রোলার সহ
• গিয়ারবক্স RV কীট গিয়ারবক্স

• হাইড্রোলিক পাম্প স্ট্যান্ড 1 সেট
• হাইড্রোলিক উপাদান তাইওয়ানিজ
• উইন্ড কুলার সহ হাইড্রোলিক সিস্টেম ডিসচার্জিং সুরক্ষা
• এজ কাটিং 2 সেট উভয় প্রান্ত
• মাঝের জয়েন্ট হোল পাঞ্চিং 23 সেট/152.4 মিমি
• ফায়ার টেস্টিং হোল 2 সেট উভয় প্রান্ত
• ছাঁচ স্ট্যান্ডার্ড SKD-11 ইস্পাত জাপানি
• ছাঁচ ফ্রেম এবং প্লেট S45C
• ছাঁচ পিন SKH-9 ইস্পাত জাপানি
• সমস্ত ছাঁচ চিকিত্সা স্লো-ফিডিং Nc তার কাটিং দ্বারা

• চালিত যান্ত্রিক অটো হেড
• গঠন মেশিনের সাথে অপারেশন সম্পূর্ণ স্বয়ংক্রিয়

• ফ্রিকোয়েন্সি কনভার্টার সিলিন, তাইওয়ানিজ
• PLC Fatek, তাইওয়ানিজ
• টাচ স্ক্রিন weinview তাইওয়ানিজ
• প্রোফাইলের দৈর্ঘ্য কাটিং গঠন মেশিন তারপর কাটে
• অপারেশনাল কন্ট্রোলার: টাচ স্ক্রিন নব সুইচ ইএমজি

ব্রেক ডাউন এবং আরও অনেক কিছু

(6) পাওয়ার সরবরাহকারী 380V 50Hz 3ফেজ
