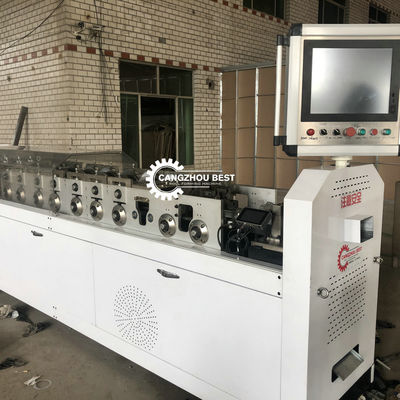

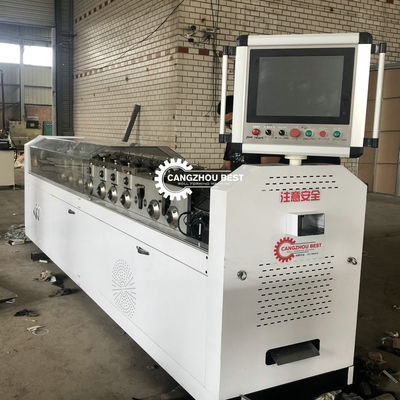

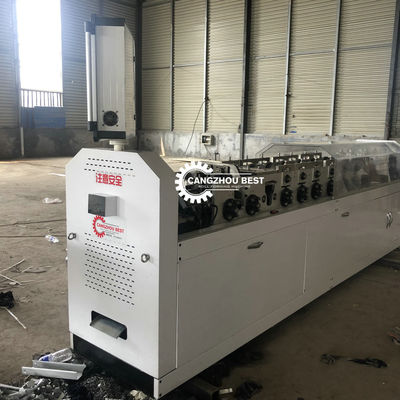

হালকা ইস্পাত ভিলা উচ্চ গতির 7.5kw বিল্ডিং 35m / মিনিট হালকা গেজ ইস্পাত মেশিন

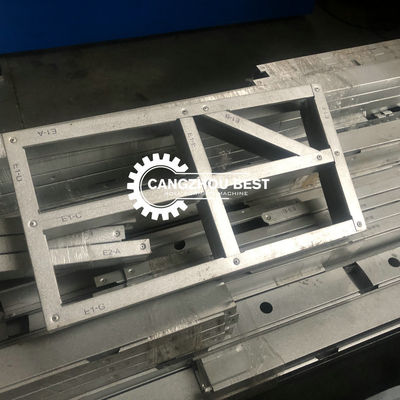

C89 140 হালকা গেইজ স্টিল ফ্রেম ভিলা সিএডি রোল ফর্মিং মেশিন বিল্ডিং জন্য

1.প্রধান স্পেসিফিকেশনঃ
আকার 89*41mm
বেধ 0.6-1.2mm ((G300-G550গ্যালভানাইজড রোলস এবং Aluzinc))
খাওয়ানোর প্রস্থ 182mm
স্ট্যান্ডার্ড উৎপাদন গতি 300-700m/h
সর্বাধিক উৎপাদন গতি 1500m/h
প্রধান মোটর 7.5kw
পাওয়ার সাপ্লাই 380V 50Hz 3phases অথবা আপনার অনুরোধ অনুযায়ী
হাইড্রোলিক স্টেশন 5.5kw
হাইড্রোলিক ট্যাংক ক্ষমতাঃ 100L
হাইড্রোলিক কুলিং: ফ্যান কুলিং
হাইড্রোলিক চাপঃ কম্পিউটার সেট
ফ্রেম এবং punching dies: স্ক্রু গর্ত, chamfer, খাঁজ গর্ত, flange কাটা, পাইপ গর্ত, সাসপেনশন, কাটা
সহনশীলতাঃ +- 0.5 মিমি
ইঙ্কজেট প্রিন্টার: ইসি-জেট
মেশিনের আকারঃ ৪৯০০*১০০০*১৫০০ মিমি
ওজনঃ ৫০০০ কেজি
রঙঃ আপনার অনুরোধ অনুযায়ী
ডি-কোলিয়ারঃ ২ টন, অটোমেটিক ডি-কোলিয়ার

VERTEX BD হাউস ডিজাইন সফটওয়্যার
1দেয়াল, মেঝে এবং ছাদ কাঠামো স্বয়ংক্রিয়ভাবে উত্পাদিত হয়, নকশা সময় সংরক্ষণ।
2. স্বয়ংক্রিয় 3D ছাঁচনির্মাণ, 100% নির্ভুলতা নিশ্চিত.
3বিশ্লেষণ প্রকল্প ফাংশন সঙ্গে, সফটওয়্যার বহন ক্ষমতা গণনা করতে পারেন।
4. ফ্রেমওয়ার্ক 3D মানচিত্র এবং 3D সজ্জা ভিউ তৈরি করুন.
5পুরো বিল্ডিং ফ্রেম স্বাধীন ইউনিট অঙ্কন সমাধান করা যেতে পারে।
6. প্রয়োজনীয় ইস্পাত, প্লেট, তাপ নিরোধক উপাদান,দরজা এবং জানালা, স্ক্রু এবং
অন্যান্য সমমানের উপাদান।
7. চিহ্নিত ওয়ার্কপিস সহ প্রক্রিয়াজাত ডেটা তৈরি করুন, সরঞ্জামের সাথে ডকিং করুন।
8সফটওয়্যার রক্ষণাবেক্ষণ ও প্রশিক্ষণ ফি।
9.সার্ভিস ও সাপোর্ট ফি ২২০০ মার্কিন ডলার/বছর। এটি সফটওয়্যার আপডেটের জন্য এবং ঐচ্ছিক।

সরঞ্জামের বর্ণনা
1) স্বয়ংক্রিয় উল্লম্ব একক মাথা uncoiler: 1 সেট
a.হ্যান্ড টান ডিজাইন ব্যবহার করে, কয়েল আইডিঃ 460 মিমি-520 মিমি, কয়েল ওডিঃ 1400 মিমি, লোডিংঃ 2000 কেজি
b. ফ্রিকোয়েন্সি রূপান্তর স্বয়ংক্রিয় uncoiling
c. পাওয়ারঃ2.২ কিলোওয়াট
2) ফ্রেমঃ স্টিল প্লেট ওয়েল্ডিং ব্যবহার করে, চাপ চিকিত্সা, বিকৃতি ছাড়া দীর্ঘমেয়াদী ব্যবহার নিশ্চিত করার জন্য সামগ্রিক annealing; এবং
আকারের নির্ভুলতা নিশ্চিত করার জন্য সিএনসি মেশিনিং সেন্টার প্রসেসিং।
3) আর্কঃ প্রধান আর্ক বক্স কাঠামো, বক্স সিএনসি মেশিনিং সেন্টার প্রসেসিং, সহায়ক আর্ক স্বাধীন কাঠামো।
4) রোলিং ছাঁচঃ Cr12mov ডাই স্টীল, শূন্যতা শক্ত করার পরে HRC60-62 ° গর্ত এবং মুখের শেষ পরিমার্জন করতে, সিএনসি টার্ন
রোলার পৃষ্ঠের সমাপ্তি।
৫) প্রধান অক্ষঃ 40Cr সরঞ্জাম ইস্পাতের জন্য উপাদান, quenching এবং tempering তাপ চিকিত্সা, বাহ্যিক grinding সমাপ্তি
6) ড্রাইভ সিস্টেমঃ সার্ভো মোটর এবং হ্রাসকারী সংযোগ, সঠিকতা হার্ড দাঁত গিয়ার তেল নিমজ্জন অপারেশন সঙ্গে চাকা মধ্যে,
ব্যবহারের জন্য দীর্ঘ সময় ব্যবহারের জন্য নিশ্চিত করুন।
৭) হাইড্রোলিক সিস্টেম
a. শক্তি সঞ্চয়কারী কাঠামো, শক্তি সঞ্চয় এবং পরিবেশ সুরক্ষা
b. হাইড্রোলিক উপাদানঃ জার্মানি Bosch Rexroth পণ্য
৮) পার্সনিং মোল্ড
ডাই মডেল উপাদান ব্যবহার করা হয় S45C টুল ইস্পাত, D2 বা SKD11 সঙ্গে ছাঁচ সন্নিবেশ উচ্চ মানের ইস্পাত, জাপানের চাল সঙ্গে ছাঁচ অংশ
পণ্য।
৯. বৈদ্যুতিক যন্ত্রাংশ
a.অরিজিনাল আমদানি করা মোশন কন্ট্রোলার এবং পিএলসি
b. আন্তর্জাতিক প্রথম শ্রেণীর ব্র্যান্ডের নিম্ন ভোল্টেজ উপাদান
১০) সিএনসি ইঙ্কজেট প্রিন্টার
a. শিল্প-গ্রেড উচ্চ মানের দ্রাবক ভিত্তিক ইলেকট্রনিক ইঙ্কজেট প্রিন্টারের কনফিগারেশন, মুদ্রণ লেখা পরিষ্কার এবং শক্ত, সহজ
ইনস্টল করুন
b. সাধারণ দ্রাবক ভিত্তিক কালি, কেনা সহজ, এবং ব্যবহারে অর্থনৈতিক
c.মানুষের হস্তক্ষেপ ছাড়াই ডিজাইন সফটওয়্যার দ্বারা স্বয়ংক্রিয়ভাবে তৈরি স্বয়ংক্রিয় মুদ্রণ।
ফ্রেম ম্যাকের মাধ্যমে এলজিএস নির্মাতার উৎপাদন নিয়ন্ত্রণ ব্যবস্থা কোন অতিরিক্ত তথ্য যোগ করতে পারে, যেমন, কোম্পানির নাম, লোগো, ওয়েবসাইট ইত্যাদি।
