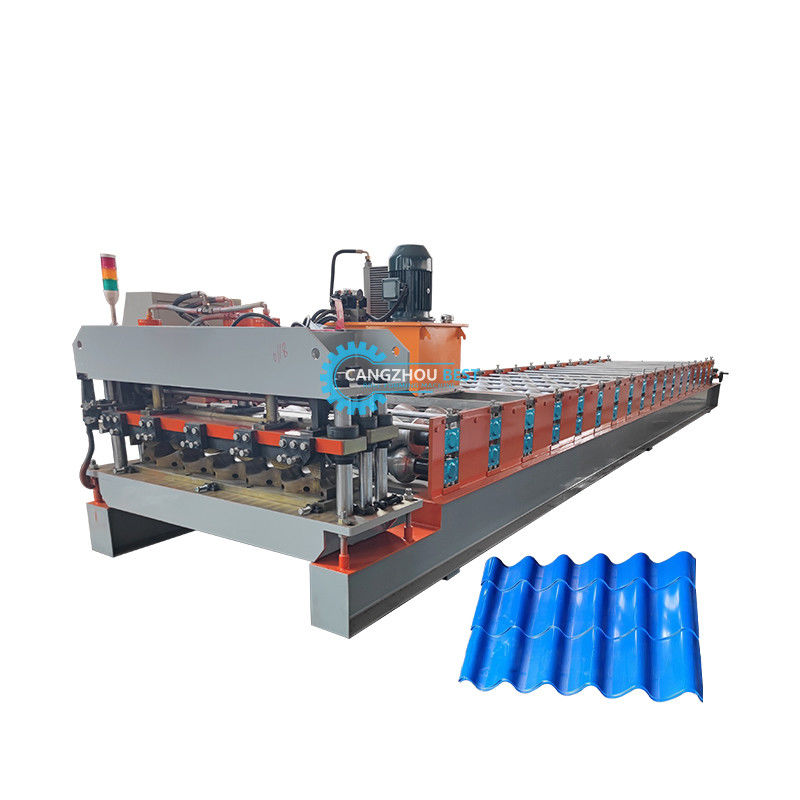

বিল্ডিং ছাদ টাইল রোল গঠন মেশিন

ইস্পাত ছাদের দেয়ালের শীট তৈরির জন্য পেশাদার রুফ টাইল রোল তৈরির মেশিন

বিভিন্ন রুফ প্যানেল তৈরির মেশিন ক্লায়েন্টের প্রোফাইল অঙ্কন এবং প্রয়োজনীয়তা অনুযায়ী ইস্পাত ছাদের দেয়ালের শীটের বিভিন্ন আকার তৈরি করতে পারে। ইস্পাত ছাদের দেয়ালের শীটগুলি বিভিন্ন পুরুত্ব এবং রঙের নতুন বিল্ডিং উপাদান। সমাপ্ত পণ্যগুলি জিমনেসিয়াম, বিমানবন্দর, থিয়েটার, কারখানা, গুদাম, গ্যারেজ, প্রদর্শনী কেন্দ্র ইত্যাদির ছাদ এবং দেয়াল হিসাবে ব্যবহৃত হয়।

প্রধান প্যারামিটার

বিস্তারিত তথ্য

ডিকোয়লার

৫টি ম্যানুয়াল ডিকোয়লার

বৈশিষ্ট্য: ম্যান্ড্রেল এবং বেসমেন্ট ডিকোয়লারের দুটি উপাদান, ম্যান্ড্রেলটি ম্যানুয়ালি যান্ত্রিক ডিভাইস দ্বারা সঙ্কুচিত হচ্ছে, ম্যান্ড্রেলের সাথে কয়েলটি ঠিক করার পরে, তারপরে ম্যান্ড্রেলের সাথে কয়েলটি বেসমেন্টে ফিরিয়ে দিন।

পাওয়ার: নেই;

সেগমেন্ট খোলার এবং বন্ধ করার শক্তি: যান্ত্রিক;

সেগমেন্ট ঘোরানোর শক্তি: তৈরির সিস্টেম দ্বারা টানা;

সেগমেন্টের সংখ্যা: ৪ পিসি;

সেগমেন্ট প্রসারণের পরিসীমা: ৪৬০ ~ ৫২০ মিমি;

ম্যান্ড্রেলের কেন্দ্রের উচ্চতা: ০.৬৫ মিমি;

ফিডিং গতি: রোল তৈরির মেশিনের গতির উপর নির্ভর করে;

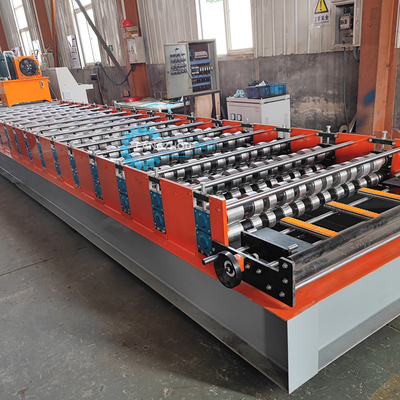

রোল তৈরির মেশিন

রোলার: সিনিয়র প্রকৌশলী দ্বারা অটো-ক্যাড সফটওয়্যার দিয়ে ডিজাইন করা হয়েছে, CNC মেশিন টুলস দ্বারা 45# উচ্চ গ্রেডের ইস্পাত দিয়ে তৈরি এবং শক্ত ক্রোম দিয়ে প্রলেপ দেওয়া হয়েছে;

শ্যাফ্ট: CNC মেশিন টুলস দ্বারা 45# উচ্চ গ্রেডের ইস্পাত দিয়ে তৈরি;

সহায়ক ফ্রেম: গঠন স্টেশন বেয়ারিং বেসমেন্ট গাইড করার জন্য ইস্পাত ওয়ালবোর্ড;

রোল স্টেশনগুলির সংখ্যা: উপরে ১৮ গ্রুপ
রোলারের উপাদান: উচ্চ গ্রেডের 45# ইস্পাত পালিশ করা এবং ক্রোম HRC55-60° দিয়ে প্রলেপ দেওয়া;
শ্যাফ্টের উপাদান: উচ্চ গ্রেডের 45# ইস্পাত পালিশ করা এবং ক্রোম HRC55-60° দিয়ে প্রলেপ দেওয়া;

শ্যাফ্টের ব্যাস: ৭০ মিমি

ফ্রেম প্যানেলের বেধ: ১৪ মিমি

নীচের ফ্রেম: ৩৬# এইচ-সেকশন ইস্পাত

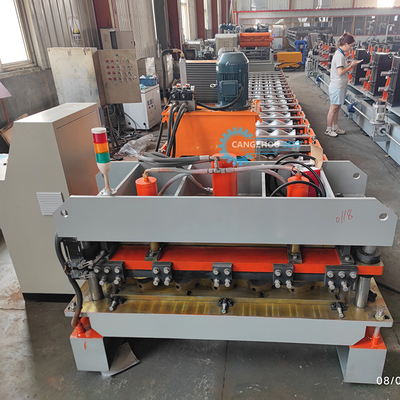

কাটার ডিভাইস

ফাংশন: কাটিং অ্যাকশন পিএলসি দ্বারা নিয়ন্ত্রিত হয়। প্রধান মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং কাটিং হবে। কাটিংয়ের পরে, প্রধান মেশিনটি স্বয়ংক্রিয়ভাবে চালু হবে।

বিদ্যুৎ সরবরাহ: জলবাহী স্টেশন;

ফ্রেম: ঢালাই ইস্পাত ফ্রেম;

স্ট্রোক সুইচ: নন-কন্টাক্ট ফটোইলেকট্রিক সুইচ;

গঠনের পরে কাটিং: প্রয়োজনীয় দৈর্ঘ্যের জন্য রোল তৈরির পরে শীটটি কাটুন;

দৈর্ঘ্য পরিমাপ: স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপ।

জলবাহী সিস্টেম

জলবাহী স্টেশন

এটি গিয়ার হুইল তেল পাম্প দ্বারা নিয়ন্ত্রিত হয়। জলবাহী তেলের ট্যাঙ্কে জলবাহী তেল পূরণ করার পরে, পাম্প কাটার মেশিনটিকে কাটিং কাজ শুরু করতে চালিত করে।

উপযুক্ত সরঞ্জাম: সিস্টেমের মধ্যে একটি জলবাহী ট্যাঙ্ক, একটি জলবাহী তেল পাম্প, দুটি জলবাহী পাইপ এবং দুটি ইলেক্ট্রোম্যাগনেটিজম ভালভ অন্তর্ভুক্ত রয়েছে।

স্থিতিশীলতা এবং জীবনকাল নিশ্চিত করতে, ফুটো এড়াতে শীর্ষ ব্র্যান্ড জলবাহী সিস্টেম উপাদান গ্রহণ করা হয়েছে।

একটি বন্ধ তেল ট্যাঙ্কের মাধ্যমে কাটারের প্রাথমিক শক্তি সরবরাহ করে। কাটিং ছাড়া এটি বন্ধ থাকে, যা শক্তি সঞ্চয় করতে পারে।

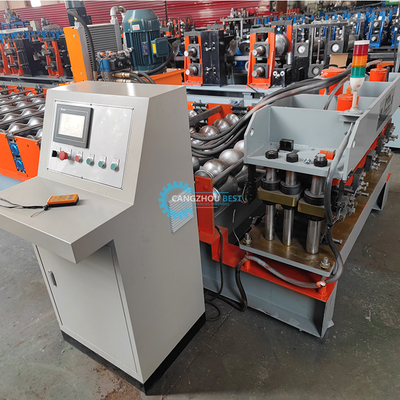

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপ: দৈর্ঘ্যের পরিমাপের একটি ইউনিট টুলিং যা ইস্পাত শীটের পৃষ্ঠের উপর হালকাভাবে চাপানো হয়; টুলিং ইস্পাত শীটের চলমান গতির সাথে ঘুরবে এবং তারপরে এর দৈর্ঘ্য পরিমাপ করতে অনুভব করবে; দৈর্ঘ্যে ত্রুটি সহজেই সংশোধন করা যেতে পারে।

স্বয়ংক্রিয় পরিমাণ পরিমাপ;

দৈর্ঘ্য ও পরিমাণ নিয়ন্ত্রণ করতে পিএলসি ব্যবহার করা হয়। প্রয়োজনীয় পরিমাণ অর্জন হলে মেশিন স্বয়ংক্রিয়ভাবে দৈর্ঘ্যে কাটবে এবং বন্ধ হবে;

নিয়ন্ত্রণ প্যানেল: বোতাম-টাইপ সুইচ, এলইডি দৈর্ঘ্য এবং পরিমাণ প্রদর্শন করে;

দৈর্ঘ্যের একক: মিলিমিটার;

মোটর ওভার-লোড, সিস্টেম ওভার-কারেন্ট, শর্ট সার্কিট সুরক্ষা ফাংশন;

উৎপাদিত মোট দৈর্ঘ্য এবং মোট পরিমাণ প্রদর্শন করুন।
