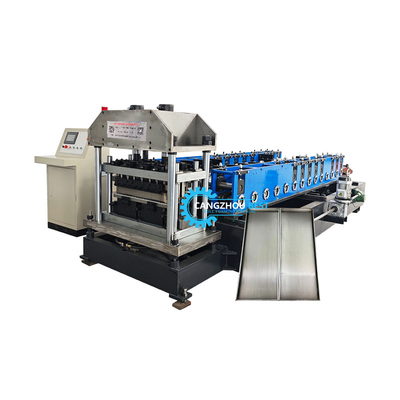

প্যালেট স্টোরেজ র্যাক উল্লম্ব তাক প্রোফাইল রোল ফর্মিং মেশিন সুপারমার্কেট

মেশিনের উপাদান

ডি-রোলার-১ সেট
গঠনের যন্ত্রপাতি --------------------------------------------------------------------------------------------------------------
কাটিয়া যন্ত্র -----------------------------------১সেট
প্যান্সিং মেশিন
পিএলসি কন্ট্রোল বক্স -----------------------------১ সেট
হাইড্রোলিক পাম্প স্টেশন

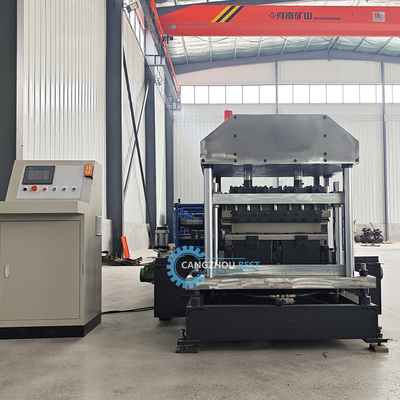

হাইড্রোলিক পঞ্চিং ডিভাইস

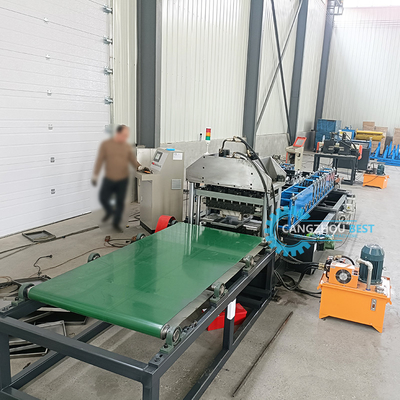

উত্পাদন সহায়তা টেবিল


কাঁচামালের প্রয়োজনীয়তাঃ

প্রক্রিয়া প্রবাহ

ডিকোলিং-- ফিডিং--- পঞ্চিং--- মোল্ডিং--- কাটিং--- উৎপাদন

প্যারামিটার

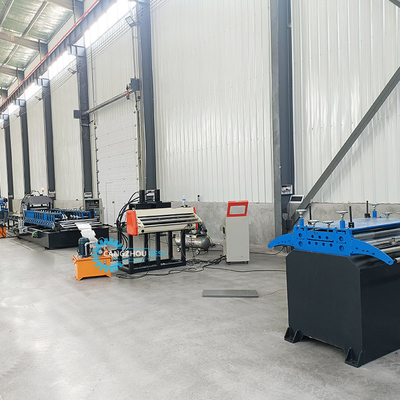

আন-কয়েলার সিস্টেম

ব্যবহারঃ এটি ইস্পাত কয়েলকে সমর্থন করতে এবং এটিকে টার্নটেবিলের মতোভাবে আনকয়েল করতে ব্যবহৃত হয়।

রোল ফর্মিং সিস্টেম দ্বারা টানা প্যাসিভ uncoil

লোডিং ক্ষমতাঃ 3.0T

আনরোলিংয়ের প্রস্থঃ ৩০০ মিমি

অভ্যন্তরীণ ব্যাসার্ধঃ 450-550mm

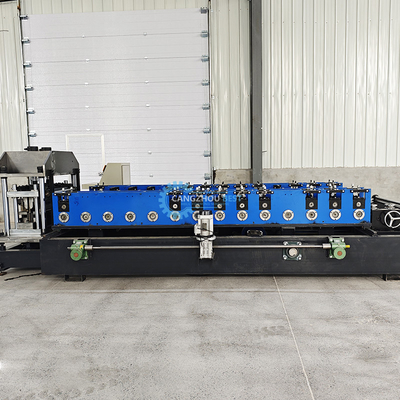

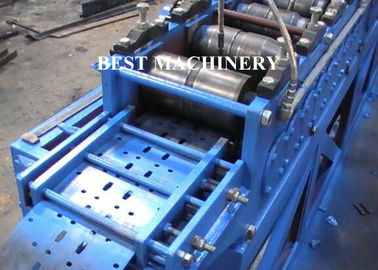

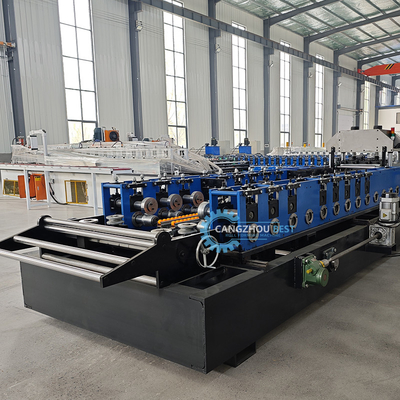

গঠনের যন্ত্র

বৈশিষ্ট্যঃ স্থিতিশীলতা, নির্ভুলতা এবং জীবনকাল নিশ্চিত করুন।

প্রধান অংশের দৈর্ঘ্যঃ প্রায় 3300*800*1400mm

প্রধান অংশের ওজনঃ ৩ টন

ভোল্টেজঃ 380V/50HZ3Phase (গ্রাহকের অনুরোধ অনুযায়ী)

রোলার ফিক্সারঃ গাইড কলাম

ফ্রেমঃ মাঝের প্লেট welded

স্মারক আর্ক ফ্রেম টাইপ

ফ্রেমের বেধঃ ২৫ মিমি

ড্রাইভ মোডঃ গিয়ার বা চেইন

রোলারের উপাদানঃ GCr12MoV

শ্যাফ্টের উপাদানঃ 45# স্টিল টেম্পারিং সহ

শ্যাফ্টের ব্যাসার্ধঃ φ90mm

রোলার সংখ্যাঃ 13 রোলার

প্রধান শক্তিঃ 7.5kw ((সাইক্লয়েডাল গ্রহীয় গিয়ার গতি হ্রাসকারী)

কাটার যন্ত্র

1. ব্লেড উপাদানঃ 60-62 °C এ নিরাময় চিকিত্সা করা Cr12 ইস্পাত

2. কাটিয়া সিস্টেমঃ বন্ধ তারপর কাটা, সম্পূর্ণ স্বয়ংক্রিয়

নিয়ন্ত্রণ যন্ত্র

1. স্ক্রিনঃ টেক্সট স্ক্রিন প্রদর্শক

2ডেল্টা

হাইড্রোলিক

1তাইওয়ান থেকে উন্নত হাইড্রোলিক সিস্টেম

2পাওয়ারঃ ৫.৫ কিলোওয়াট

খুচরা যন্ত্র

1. সহজেই ক্ষতিগ্রস্ত অংশঃ কনক 2 পিসি, ফিউজ-লিঙ্ক 4 পিসি

2. কাঁচা মাদুর 1 পিসি;

3. বোল্ট স্পিনার ১ পিসি
