পণ্যের বিবরণ:
|
বিক্রয়ের পরে পরিষেবা সরবরাহ করা হয়: | বিদেশে পরিষেবা ব্যবস্থায় ইঞ্জিনিয়ার্স উপলব্ধ | পাটা: | 1 বছর |
---|---|---|---|
ওজন: | 15 টি | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 380V.50HZ.3 ফেজ |
মাত্রা (এল * ওয়াট * এইচ): | 14800 * 1050 * 1500 মিমি | শর্ত: | নতুন |
লক্ষণীয় করা: | 30 কেডব্লিউ হাইওয়ে রক্ষাকারী বাহিনী মেশিন,এক্সপ্রেসওয়ে বেড়া হাইওয়ে রক্ষনাবেক্ষণ মেশিন,15 মি / মিনিট হাইওয়ে রক্ষণাবেক্ষণ মেশিন |

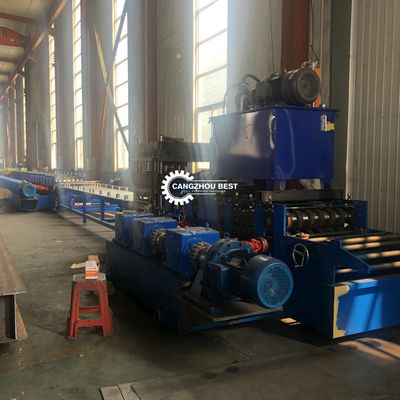

ইস্পাত ডাব্লু বিম ক্র্যাশ বাধা রোল বিরচন মেশিনের বিশেষ উল্লেখ:
|
1. ডিকোয়লার
দুটি টেপারড বৈদ্যুতিক বালগি ক্ল্যাম্প সহ এবং এর বহন ক্ষমতা 8 টন।রোল উপাদানের অভ্যন্তরীণ ব্যাস প্রায় 500 থেকে 600 মিমি, ইস্পাত কয়েলটির সর্বোচ্চ ব্যাস 1800 মিমি।ক্ল্যাম্প মোটর শক্তি 4-মেরু নরমাল মোটর সহ 2.2kw।জেড কিউ 250 স্পিড রিডিউসার গ্রহণ করুন, এর গতির অনুপাত 31: 5।
2.মোভিলিং মেশিন
ওয়ালবোর্ড সাত-রোলার লেভেলারের সাথে দ্বি-রোল চিমটি এবং পাঁচ-রোল সমতলকরণ।লেভেলিং রোলার ব্যাস 110 মিমি।সমতলকরণ মেশিনটির আগে এবং পরে উল্লম্ব গাইড রোল রয়েছে।নিপ রোলস দিয়ে সজ্জিত খাঁড়ি পোর্টটি ফিড দিন।
উপাদান: 40 সিআর, নিবিড় কঠোরতা: এইচআরসি 48 ° ~ 52 °, মোটর শক্তি: 7.5 কেডাব্লু, 6-মেরু নরমাল মোটর, জেডকিউ 350 স্পিড হ্রাসকারক, গতির অনুপাত: 20:49, φ200 আররেস্টার ব্রেক।
3.পঞ্চিং মেশিন
YL32-315 চার-কলামের জলবাহী পঞ্চিং মেশিন গ্রহণ করুন, এবং হাইড্রোলিক স্টেশন মোটর শক্তি 22kw।দুটি ওয়েভের গার্ড্রাইল প্লেটগুলির একটি সেট পঞ্চিং কাটিং ডাই, ডিজাইন এবং প্রক্রিয়াটি মূলত ব্যবহারকারীর নকশা অঙ্কন অনুযায়ী।ছাঁচ সন্নিবেশ এবং প্লাঞ্জার চিপের উপাদান হ'ল Cr12MoV অ্যালো স্টিল।সামঞ্জস্যপূর্ণ গাইড রোল দিয়ে সজ্জিত আগে এবং পরে মুদ্রণযন্ত্র।(গাইড রোল উপাদান: Cr12MoV, কঠোরতা: HRC58C ~ 60º) এছাড়াও এটি অতিরিক্ত ব্লেড এবং প্লাঞ্জার চিপের একটি সেট দিয়ে সজ্জিত।
৪.প্রদীপ খাওয়ানোর উপাদান প্রক্রিয়া
এটিতে দুটি জোড়া ফিডার রয়েছে এবং দুটিতে একটি হওয়ার প্রয়োজন।
চিমটি স্বয়ংক্রিয়ভাবে, মোটর শক্তি: 2.2 কিলোওয়াট, জেডকিউ 250 স্পিড হ্রাসকারী, হ্যান্ড-টার্ন সংক্ষেপণ ing
৫.ফলেটलेक्ट্রিক দৈর্ঘ্য-মাপার ডিভাইস
সংখ্যা: দুটি জোড়া, কাটা দৈর্ঘ্য: 4320 মিমি, দৈর্ঘ্যের নির্ভুলতা <± 3.0 মিমি

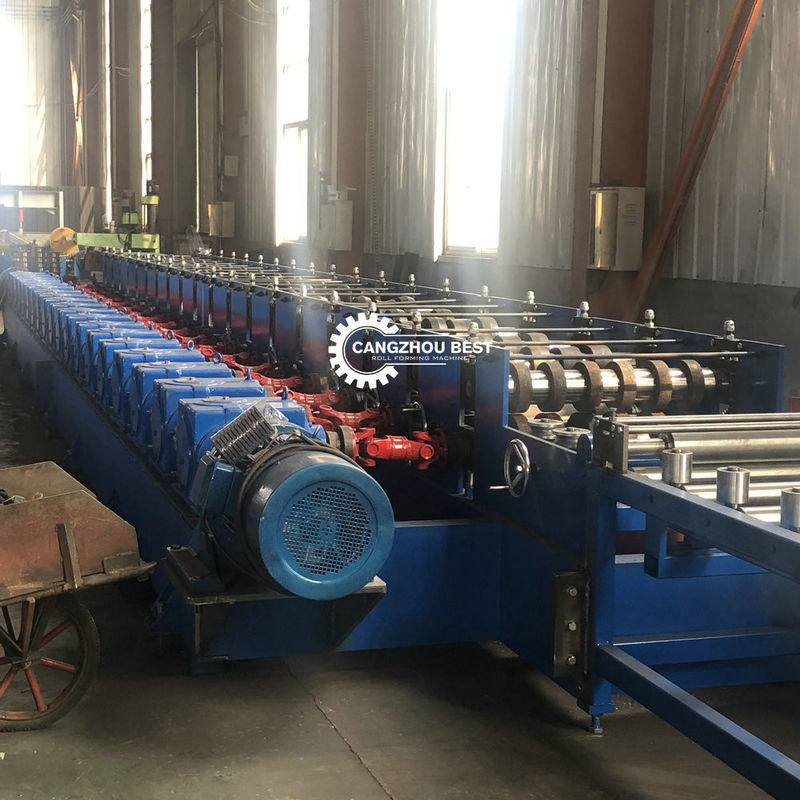

6. প্রধান গঠন ইঞ্জিন
এই ইউনিটে স্বতন্ত্র ওপেন খিলান কাঠামো সহ 11 moldালাই প্রক্রিয়া অন্তর্ভুক্ত।
যান্ত্রিক ছড়িয়ে প্রস্থ: 550 মিমি।
খিলান সামগ্রী: HT200, টেম্পারেড।
পর্যাপ্ত শক্তি এবং নির্ভরযোগ্য মানের নিশ্চয়তার সাথে কলামের ক্রস-বিভাগের আকার: 80 x 70।উল্লম্ব গাইডিং রোলার নম্বর: 3
উল্লম্ব গাইডিং রোলার এর রোলার ব্যাস: 80
উপাদান: 40Cr ইস্পাত, নিভে যাওয়া এবং মেজাজ।
ভারবহন প্রকার: স্থির পৃষ্ঠ 7216, নিয়ন্ত্রণ 32216, প্রত্যেকের 4 টি রয়েছে।
দ্বৈত অক্ষের গিয়ার বাক্সের সংখ্যা: 1
একক-শ্যাফ্ট সংক্রমণ গিয়ার বাক্সের সংখ্যা: 9
বেভেল মডুলাস: এম = 9
গিয়ার বক্স উপাদান: HT200।
হোস্ট পাওয়ার: 45KW আর, বৈদ্যুতিন চৌম্বকীয় গতি নিয়ন্ত্রণকারী,
গতি হ্রাসকারী: জেডকিউ 650
গতির অনুপাত: 48.57
ট্রান্সমিশন গিয়ার বক্সের মধ্যে 1 ইঞ্চি ডাবল চেইন ড্রাইভ ব্যবহার করুন;রোলার শাফটগুলির মধ্যে সর্বজনীন ট্রান্সমিশন শ্যাফ্ট এবং সর্বজনীন ট্রান্সমিশন শ্যাফটের প্রকারটি হল140-275।স্পিড রিডিউসারের মধ্যে 1.5 ইঞ্চি ডুয়েল চেইন ড্রাইভ ব্যবহার করুন।
7.ঘাটে ছাঁচ

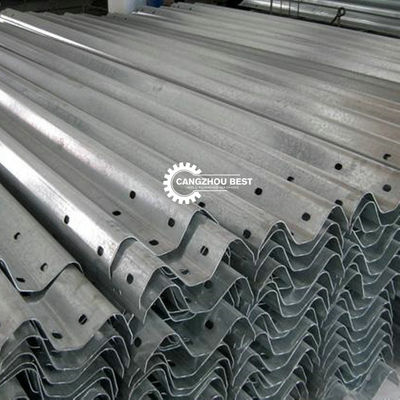

জাতীয় মান অনুযায়ী ডিজাইন এবং প্রক্রিয়াজাতকরণ, দুটি তরঙ্গ রক্ষাকারী প্লেট রোল একটি সেট।উপাদানটি জিসিআর 15, এবং সামগ্রিক শোধনের কঠোরতা HRC58 ~ ~ 62 ° °
8. উপাদান প্রাপ্তি প্ল্যাটফর্ম
রোলার ধরণের উপাদান গ্রহণের স্টেশন, 5 মি দৈর্ঘ্য, 6 # ইস্পাত ldালাইযুক্ত।
9. নিয়ন্ত্রণ ব্যবস্থা
সাধারণ নিয়ন্ত্রণ ব্যবস্থা।পুরো উত্পাদন লাইনের বিভিন্ন অংশের ম্যানুয়ালি এবং স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ করতে পারে।
10.অথারস
সরঞ্জামসমূহের মোট শক্তি 78৮.৯ কিলোওয়াট, 30000 মিমি * 4000 মিমি দৈর্ঘ্য * প্রস্থ সহ।সর্বোচ্চ রোলিং উচ্চতা 85 মিমি, সর্বোচ্চ ঘূর্ণায়মান বেধ 4.0 মিমি, এবং সর্বাধিক ঘূর্ণায়নের গতি 3 ~ 12 মি / মিনিট।Ldালাই মেশিনের আসনের কাঠামোগত উপাদানের প্রয়োজনীয়তা অবশ্যই পূরণ করতে হবে, weালাই অবশ্যই জাতীয় মান পর্যন্ত হওয়া উচিত।মরিচা পরিষ্কারের পরে সরঞ্জামগুলি প্রথমে স্টিলের বিশেষ অ্যান্টি-মরচে পেইন্টটি ব্যাপকভাবে আবরণ করা উচিত এবং তারপরে উচ্চ মানের টপকোটের সাথে প্রলেপ দেওয়া উচিত।ঘোরানো অংশটি সতর্কতার রঙ দ্বারা বিভক্ত করা উচিত।
5 টন ডিকোয়লার
ব্যাস: 460-520 মিমি প্রসারিত।
সম্প্রসারণ: ম্যানুয়াল
ক্ষমতা: প্রতি ম্যান্ড্রেল 3000 কেজি
সর্বোচ্চ কয়েল প্রস্থ: 500 মিমি
ঘুষি মারছে
জলবাহী খোঁচা ব্যবহার করে
তেল সিলিন্ডার ডায়া: 180 মিমি
কাজের চাপ: 30mpa
ছাঁচ উপাদান: Cr12Mov 58 ° -62 ° নিভে গেছে
জলবাহী শক্তি: 7.5KW
আকার: 1.5 মিটার দীর্ঘ * 1.1 মিটার প্রশস্ত * 1.2 মি উচ্চ high
কাটা
জলবাহী কাটিয়া
ছুরি উপাদান: CR12, 58 ° -62 qu নিভে গেছে
তেল সিলিন্ডার ডায়া: 250 মিমি
কাজের চাপ: 60mpa
কাজের যাত্রা: 80 মিমি
কন্ট্রোল বক্স সিস্টেম
শক্তি সরবরাহকারী: 380 ভি, 50 হার্জেড, থ্রি ফেজ (অনুরোধের সাথে সামঞ্জস্য করা)
দৈর্ঘ্য এবং পরিমাণ পরিমাপ স্বয়ংক্রিয়ভাবে;
দৈর্ঘ্য এবং পরিমাণ পিএলসি দ্বারা নিয়ন্ত্রিত
দৈর্ঘ্যের অযথাই সহজে সংশোধন করা যায়।
কন্ট্রোল প্যানেল: বোতাম-টাইপ সুইচ এবং টাচ স্ক্রিন
টাচ স্ক্রিনে ভাষা: ইংরেজি এবং চীনা
দৈর্ঘ্যের একক: মিলিমিটার (নিয়ন্ত্রণ প্যানেলে স্যুইচ করা)
আউট টেবিল
পণ্য সঞ্চারিত করতে এটি ঝালাই ইস্পাত এবং সমর্থিত রোলার গ্রহণ করে।
আকার: 4000 * 1350 * 1000 মিমি
ধারকটিতে লোড করার আগে, আমরা প্রথমে মেশিনটি পরীক্ষা করব
দ্বিতীয়ত, মেশিনে কিছু সুরক্ষা তৈরি করুন, যেমন, আমরা বেলন এবং শ্যাফটের উপরের কুণ্ডলীটি ম্যাপিন্ট করব, যদি রোলার এবং শ্যাস্ট দীর্ঘ সময় সরবরাহের সময় জারা এবং জংযুক্ত হয়ে যায় in
তৃতীয়ত, আমরা সহজেই ক্ষতিগ্রস্থ অংশগুলিতে প্লাস্টিকের প্যাকেজ তৈরি করব এবং ইস্পাত তারের দড়ি দিয়ে সমস্ত অংশগুলি ধারক হিসাবে ঠিক করব এবং সমুদ্রের উপর কাঁপুনি দেওয়ার সময় যন্ত্রটি ক্ষতিগ্রস্থ হবে না তা নিশ্চিত করব।
সবশেষে, আমরা ধারকটিতে লোড করার সময় গ্রাহকের জন্য ফটোগুলি নেব।
